Надежное заземление за один день Комплекты с термодиффузионным цинкованием
Обустройство контура заземления — задача, не терпящая компромиссов. От качества металла и толщины антикоррозийного слоя зависит безопасность вашего дома или промышленного объекта. Мы предлагаем комплекты заземления (ЗУ), которые собираются методом модульно-штыревой технологии без применения сварки.
Почему инженеры выбирают комплекты ЭИК с термодиффузией?
Дешевые аналоги
- Тонкий слой цинка (5–15 мкм)
- При забивании слой стирается на резьбе
- Коррозия через 3–5 лет → рост сопротивления
- Риск нарушения контура, опасность для оборудования
- Требуется сварка при монтаже
Кажущаяся выгода оборачивается дорогим ремонтом и потерей безопасности.
Комплект ТЕРМОДИФФУЗИЯ
- Толщина слоя от 50 до 110 мкм
- Цинк вплавляется в структуру металла
- Стойкость к забиванию и механическим повреждениям
- Срок службы > 50 лет без потери проводимости
- Модульная сборка без сварки, монтаж за 1 день
Единый контур с постоянным переходным сопротивлением на десятилетия.
Инженерная экспертиза: механизм защиты
В дешевых комплектах используется гальваническое или горячее цинкование — покрытие формируется на поверхности металла. При забивании модульного штыря в грунт (ударная нагрузка до 3–5 тонн) тонкий слой цинка на резьбовых соединениях истирается. Обнажается сталь, начинается активная коррозия. Переходное сопротивление растет, эффективность заземления падает критически уже через 3 зимы.
Технология термодиффузионного цинкования — процесс насыщения изделия цинком в замкнутой реторте при температуре 380–450°C. Ионы цинка диффундируют в кристаллическую решетку железа, образуя интерметаллидные слои (FeZn₇, FeZn₁₀). Это не «покрытие», а модификация поверхностного слоя. Даже при сильном механическом воздействии защита сохраняется, так как диффузионная зона имеет градиентную твердость и сцепление с основой на атомарном уровне.
«Наши испытания: после забивания 300 ударами молота на термодиффузионном стержне отсутствуют следы коррозии и отслоения. Гальванический аналог потерял 70% защитного слоя в зоне резьбы.» — ведущий инженер ТД-лаборатории.
Модульно-штыревая сборка без сварки
Каждый комплект включает резьбовые соединители с термодиффузионным слоем. Монтаж производится с помощью насадок и гидравлического или пневмоинструмента. Сварка не применяется — это гарантирует сохранность антикоррозионной защиты во всех точках соединения.
- Скорость монтажа: контур до 30 метров за 8 часов
- Не нужна тяжелая техника: ручной забивной инструмент
- Полная заводская готовность: все элементы обработаны термодиффузией
Схема монтажа
Штырь + муфта ТД → забивка → следующий модуль → без сварки
Глубина до 40 м при необходимости
Срок службы: термодиффузия против обычного цинкования
Гальваника/горячий цинк
Пик коррозии резьбы: 3-5 лет
Далее рост сопротивления
Термодиффузионный комплект
Стабильность > 50 лет
Сохранение норм ПУЭ
Комплекты заземления с термодиффузионным цинкованием
Готовые решения для монтажа систем заземления промышленных объектов, административных и жилых зданий. Все комплекты собраны по модульно-штыревой технологии с защитой от коррозии методом термодиффузии.
- Стержень 16×1500мм – 2 шт
- Муфта соединительная – 2 шт
- Головка удароприёмная – 1 шт
- Наконечник заземления – 1 шт
- Зажим крестообразный – 1 шт
- Паста токопроводящая 50г – 1 шт
- Лента изоляционная – 1 шт
- Насадка SDS-max – 1 шт
- Транспортировочный тубус – 1 шт
- Паспорт – 1 шт
- Стержень 16×1500мм – 3 шт
- Муфта соединительная – 3 шт
- Головка удароприёмная – 1 шт
- Наконечник заземления – 1 шт
- Зажим крестообразный – 1 шт
- Паста токопроводящая 50г – 1 шт
- Лента изоляционная – 1 шт
- Насадка SDS-max – 1 шт
- Транспортировочный тубус – 1 шт
- Паспорт – 1 шт
- Стержень 16×1500мм – 4 шт
- Муфта соединительная – 4 шт
- Головка удароприёмная – 1 шт
- Наконечник заземления – 1 шт
- Зажим крестообразный – 1 шт
- Паста токопроводящая 50г – 1 шт
- Лента изоляционная – 1 шт
- Насадка SDS-max – 1 шт
- Транспортировочный тубус – 1 шт
- Паспорт – 1 шт
- Стержень 16×1500мм – 6 шт
- Муфта соединительная – 6 шт
- Головка удароприёмная – 1 шт
- Наконечник заземления – 1 шт
- Зажим крестообразный – 1 шт
- Паста токопроводящая 50г – 1 шт
- Лента изоляционная – 1 шт
- Насадка SDS-max – 1 шт
- Транспортировочный тубус – 1 шт
- Паспорт – 1 шт
- Стержень 16×1500мм – 8 шт
- Муфта соединительная – 8 шт
- Головка удароприёмная – 2 шт
- Наконечник заземления – 1 шт
- Зажим крестообразный – 1 шт
- Паста токопроводящая 100г – 1 шт
- Лента изоляционная – 1 шт
- Насадка SDS-max – 1 шт
- Транспортировочный тубус – 1 шт
- Паспорт – 1 шт
- Стержень 16×1500мм – 10 шт
- Муфта соединительная – 10 шт
- Головка удароприёмная – 3 шт
- Наконечник заземления – 1 шт
- Зажим крестообразный – 1 шт
- Паста токопроводящая 100г – 1 шт
- Лента изоляционная – 1 шт
- Насадка SDS-max – 1 шт
- Транспортировочный тубус – 1 шт
- Паспорт – 1 шт
Технология термодиффузионного цинкования
Стержни и муфты оцинкованы методом термодиффузии. Суть метода заключается в нанесении слоя цинка на поверхность металла под воздействием высоких температур. При этом молекулы цинка смешиваются с молекулами железа, то есть происходит диффузия металлов. Благодаря этому формируется однородный и прочный защитный слой.
Важно! Цинкование происходит после обработки заготовки, и все резьбовые соединения защищены от коррозии наиболее долговечно, по сравнению с заземлениями, где резьба нарезается на уже оцинкованных заготовках.
Обращаем внимание: стержень заземления может иметь отклонения по прямолинейности, не влияющие на функционал изделия.

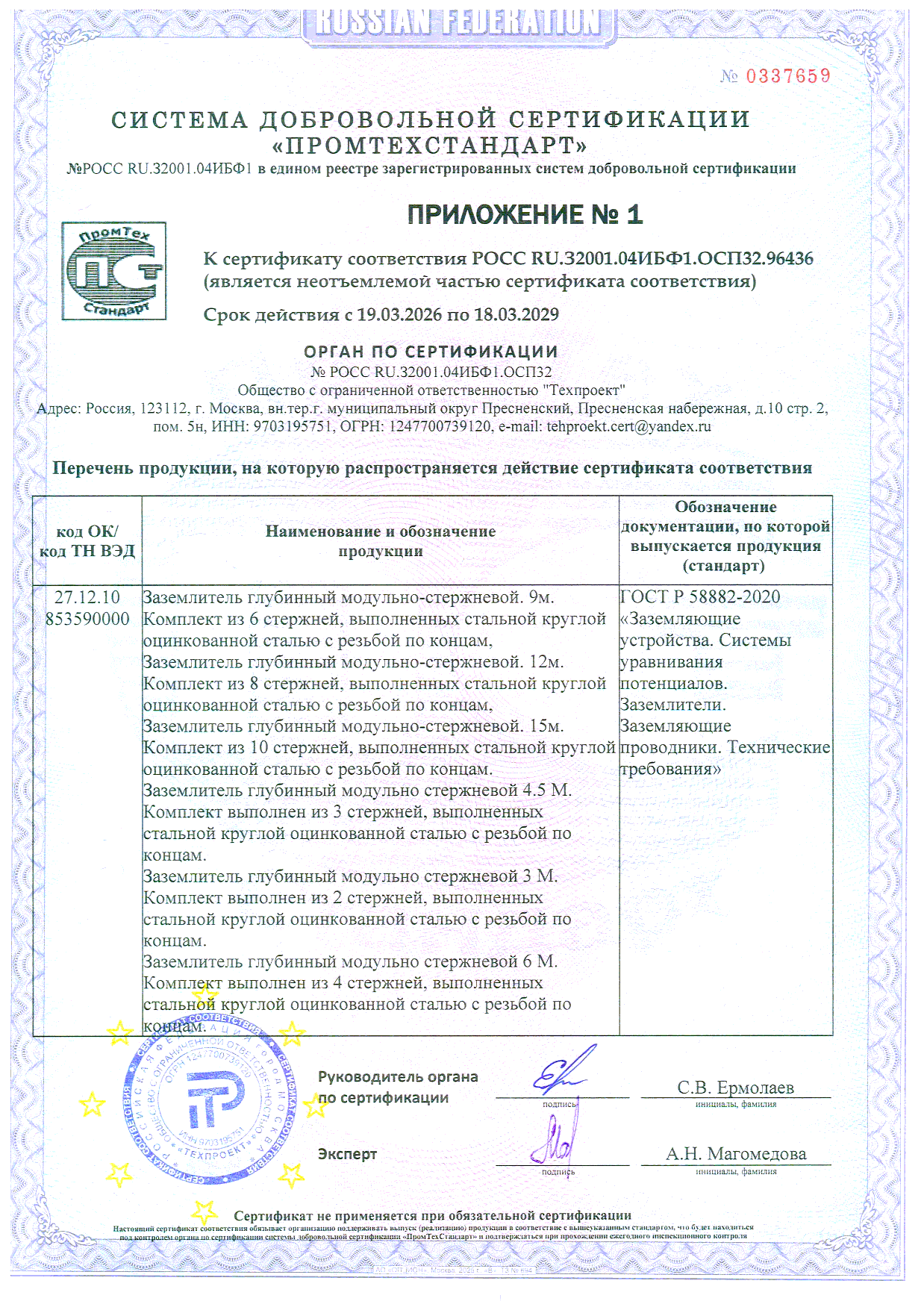

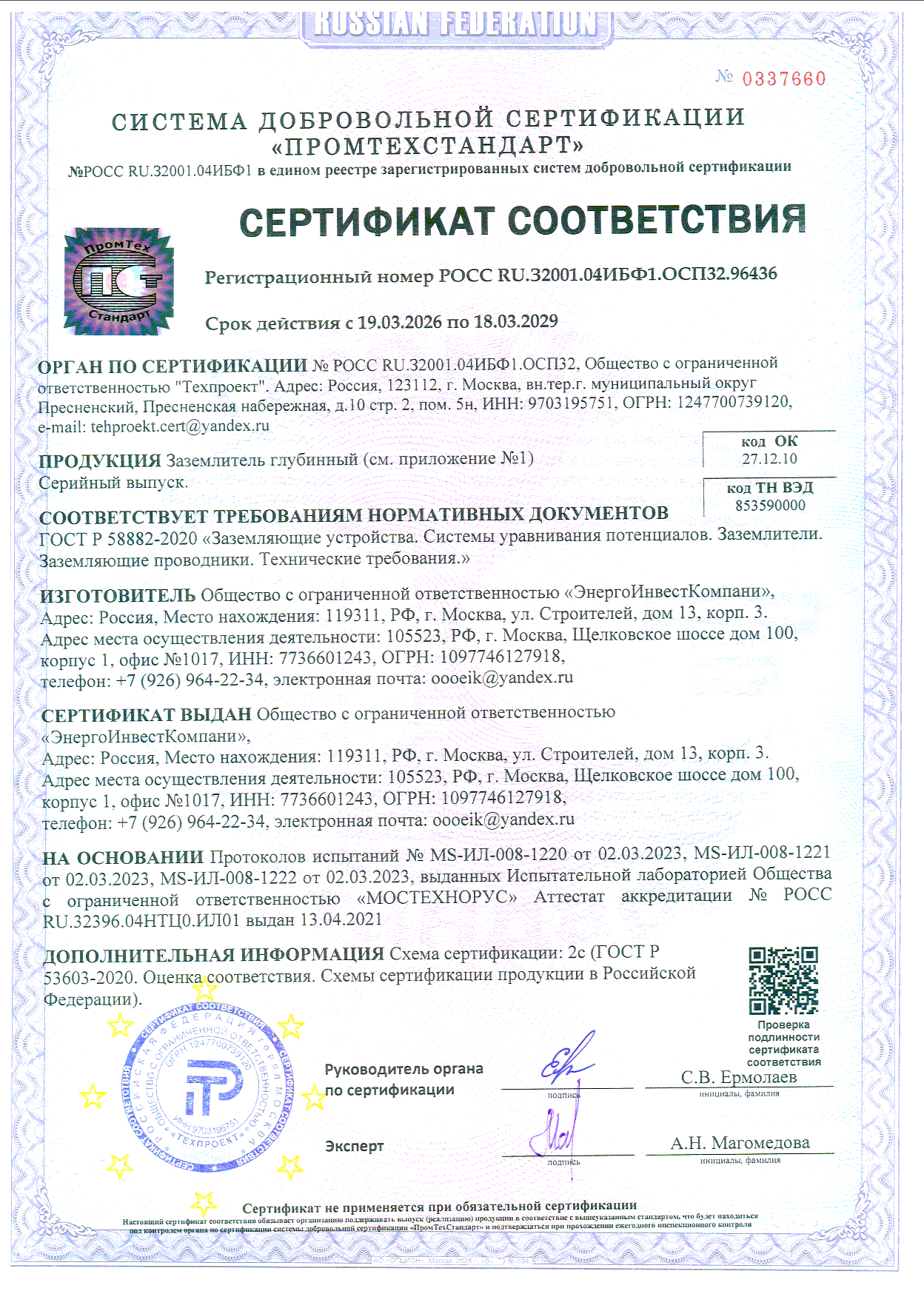

Сертификаты соответствия
Наша продукция прошла добровольную сертификацию в системе «ПРОМТЕХСТАНДАРТ» и полностью соответствует требованиям ГОСТ Р 58882-2020 для заземляющих устройств.
- Заземлитель глубинный модульно-стержневой 3 м (2 стержня)
- Заземлитель глубинный модульно-стержневой 4,5 м (3 стержня)
- Заземлитель глубинный модульно-стержневой 6 м (4 стержня)
- Заземлитель глубинный модульно-стержневой 9 м (6 стержней)
- Заземлитель глубинный модульно-стержневой 12 м (8 стержней)
- Заземлитель глубинный модульно-стержневой 15 м (10 стержней)
Регистрационный номер в едином реестре: №РОСС RU.32001.04ИБФ1
Схема сертификации: 2c (ГОСТ Р 53603-2020)
Основание выдачи: Протоколы испытаний № MS-ИЛ-008-1220, MS-ИЛ-008-1221, MS-ИЛ-008-1222 от 02.03.2023, выданные Испытательной лабораторией ООО «МОСТЕХНОРУС» (Аттестат аккредитации № РОСС RU.32396.04НТЦ0.ИЛ01)
* Сертификат не применяется при обязательной сертификации. Настоящий сертификат подтверждает соответствие продукции требованиям безопасности и качества в системе добровольной сертификации.
